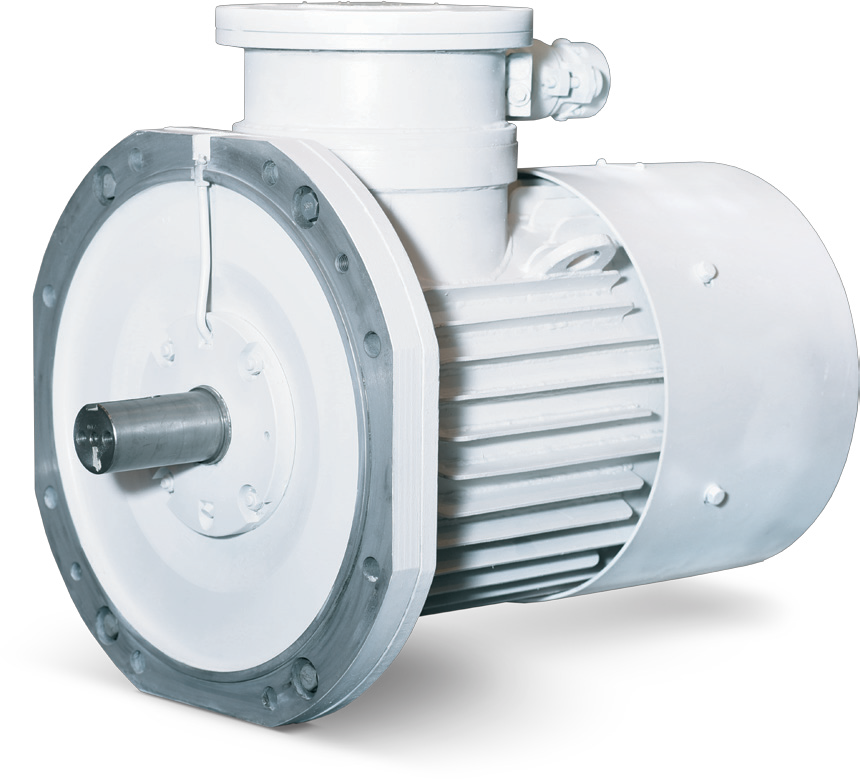

Электродвигатели асинхронные взрывобезопасные типа ДАРВ 280
Электродвигатели типа ДАРВ применяются в качестве промышленных приводов проходческих комбайнов и шахтных конвейеров в подземных выработках шахт, рудников и в их наземных строениях, опасных по газу (метану) и угольной пыли.
Электродвигатели предназначены для продолжительного режима работы S1 ГОСТ IEC 60034-1-2014 от сети переменного тока номинальным напряжением 380/660 и 660/1140 В, частотой 50 Гц.
Маркировка взрывозащиты – РВ Ех d I Мb, степень защиты от внешних воздействий – IP54, вид климатического исполнения и категория размещения – У5.
Технические данные
Типоразмер двигателя | Мощность номинальная,кВт | Частота вращения (синхронная), об./мин. | Скольжение номинальное,% | КПД | Cоsφ | Iпуск./I | Мпуск./М | Ммакс./М | Ммин./М | Момент инерцииротора двигателя, кг·м2 |
ДАРВ280S2 | 110 | 3000 | 1,4 | 93,0 | 0,90 | 7,5 | 2,2 | 2,7 | 1,4 | 0,95 |
ДАРВ280М2 | 132 | 3000 | 1,4 | 93,0 | 0,90 | 7,5 | 2,2 | 2,7 | 1,4 | 1,02 |
ДАРВ280L2 | 160 | 3000 | 1,4 | 93,0 | 0,90 | 7,5 | 2,0 | 2,7 | 1,4 | 2,16 |
ДАРВ280S4 | 110 | 1500 | 2,0 | 93,0 | 0,88 | 7,0 | 2,1 | 2,8 | 1,4 | 2,58 |
ДАРВ280M4 | 132 | 1500 | 2,0 | 94,0 | 0,88 | 7,0 | 2,1 | 2,8 | 1,4 | 3,18 |
ДАРВ280L4 | 160 | 1500 | 2,0 | 93,5 | 0,86 | 7,5 | 3,0 | 3,0 | 1,4 | 4,69 |
ДАРВ280S6 | 75 | 1000 | 1,1 | 93,5 | 0,84 | 7,0 | 2,0 | 2,5 | 1,4 | 4,95 |
ДАРВ280М6 | 90 | 1000 | 1,1 | 93,5 | 0,84 | 7,0 | 2,0 | 2,5 | 1,4 | 5,60 |
ДАРВ280L6 | 110 | 1000 | 1,1 | 94,0 | 0,83 | 7,0 | 2,4 | 2,3 | 1,4 | 8,37 |
ДАРВ280S8 | 55 | 750 | 2,0 | 93,0 | 0,76 | 6,5 | 2,0 | 2,2 | 1,4 | 4,60 |
ДАРВ280M8 | 75 | 750 | 2,0 | 92,0 | 0,80 | 6,5 | 1,7 | 2,0 | 1,4 | 5,80 |
ДАРВ280L8 | 90 | 750 | 2,0 | 92,0 | 0,78 | 6,5 | 1,7 | 2,0 | 1,4 | 6,80 |
