Оборудование категории
Выберите машину или комплект. Описание, состав и технические характеристики доступны в карточке оборудования.
Позиций: 2
Технические характеристики
Вводы трансформаторные
Тип ввода | Ввод съемный РД 16.558-89 | Ввод съемный Стандарт DIN (EN) | Ввод проходной | Ввод проходной |
Обозначение | ВСТ/ВСТА/ВСТБ | ВСТ/ВСТII*/ВСТIII | ПНТУ | - |
Изоляция | фарфоровая | фарфоровая | фарфоровая | стеклопластиковая |
Номинальное напряжение, кВ | от 0,5 до 35 | от 1 до 35 | от 3 до 10 | 0,5 |
Номинальный ток, А | от 100 до 4000 | от 200 до 1600 | от 5000 до 12500 | 10000 (одной шины) |
Габаритные размеры, мм - длина - диаметр | от 120 до 1225 от 40 до 278 | от 195 до 998 от 60 до 243 | от 640 до 945 от 278 до 430 | от 485 до 755 - |
Масса, кг | от 0,3 до 53 | от 0,6 до 29,2 | от 88,0 до 160 | от 45,0 до 310 |

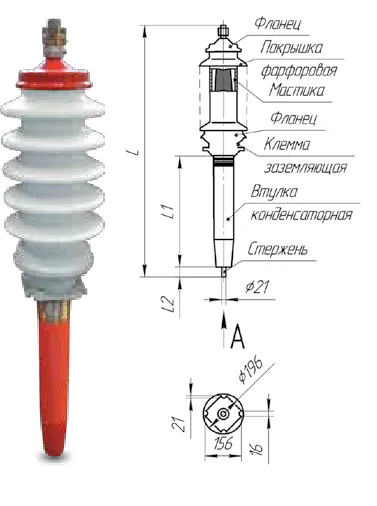

Номинальное напряжение, кВ | 27,5; 35 |
Номинальный ток, А - ввод категорий А, Б - ввод категории Б | 630 1600 |
Испытательное кратковременное напряжение промышленной частоты, кВ | 95 |
Испытательное напряжение полного грузового импульса, кВ | 190 |
Тангенс угла диэлектрических потерь (tg), не более | 0,02 |
Длина пути утечки, см, не менее ввод категории А ввод категории Б | 70 105 |
Вводы для трансформаторов и конденсаторов
Раздел объединяет трансформаторные и конденсаторные вводы. Их технические данные находятся в отдельных карточках; назначение и исполнение необходимо проверять для конкретного изделия.
В запросе укажите вид оборудования, обозначение ввода и требуемые электрические параметры. Если изделие подбирается по чертежу, приложите его к обращению в отдел продаж.
